WebSocket

관련 글



기존에 작성했던 webSocket

그동안 채팅 구현을 하기 위해 이것 저것 보면서 적용하느라 뭐가 뭔지도 모르고 쓴 경향이 있었다.

그러다보니 이번에 제대로 공부를 하면서 구현하려고 했고 초반에는 어디서는 이 코드만 쓰고 또 어디서는 이 코드만 쓰고

또 다른데는 내가 현재 작성했던 코드를 써서 뭐가 뭔지도 모르겠고 정리가 잘 안되는 느낌이었는데

여러 글들을 보면서 글을 정리하기 시작했고 그러다보니 어느정도 감을 잡게 되었다. (💡코드에 정답은 없다!)

하지만 내가 생각한 부분에 대한 검증을 받을 수 없기 때문에 맞는지는 모르겠고 추측만 하는 것도 있다.

*이 전에 작성한 코드들이 있어서 비교하면서 작성해봤다.


내용이 길어져서 1편과 2편으로 나눠서 작성했다.

관련 글 : SSE



아래는 기존에 작성했던 코드 일부이다. 현재는 handler를 사용하지 않는다.


Handler

웹소켓(WebSocket)은 서버와 클라이언트 간 양방향 통신을 가능하게 하는 프로토콜이다.

이를 구현하기 위해 핸들러(Handler) 클래스를 사용한다.

서버-클라이언트 소켓 통신에서 사용하는 메세지 스펙을 정의 한다.

WebSocket Handler 클래스는 아래와 같이 4개의 메소드를 Override 해야한다.

  • afterConnectionEstablished : 웹소켓 연결이 성공적으로 이루어졌을 때
  • handleTextMessage :웹소켓을 통해 데이터를 주고받을 때
  • afterConnectionClosed : 웹소켓 연결이 종료됐을 때 호출
  • handleTransportError : 웹소켓 통신 중 에러가 발생했을 때 호출


문자열 메시지 기반으로 테스트를 진행하기 때문에 TextWebSocketHandler를 상속받아 메시지를 전달받는다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

public class WebSocketHandler extends TextWebSocketHandler {
    private final Map<String, WebSocketSession> sessions = new ConcurrentHashMap<>();

    @Override // 웹 소켓 연결
    public void afterConnectionEstablished(WebSocketSession session){}

    @Override // 양방향 데이터 통신
    protected void handleTextMessage(WebSocketSession session, TextMessage message){}

    @Override // 소켓 연결 종료
    public void afterConnectionClosed(WebSocketSession session, CloseStatus closeStatus){}

    @Override // 소켓 통신 에러
    public void handleTransportError(WebSocketSession session, Throwable throwable){}
}



@OnOpen, @OnMessage, @OnClose, @OnError 어노테이션을 사용하여 핸들러를 정의할 수 있다.

이 경우에는 Session을 사용한다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

public class WebSocketHandler extends TextWebSocketHandler{
    private static List<Session> sessionUsers = Collections.synchronizedList(new ArrayList<>());

    @OnOpen
    public void open(Session newUser) throws IOException {}

    @OnMessage
    public void onMessage(Session receiveSession, String msg) throws IOException {}

    @OnClose
    public void onClose(Session nowUser, CloseReason closeReason) {}

    @OnError
    public void onError(Session session, Throwable e) {}
}

나도 @OnOpen, @OnMessage, @OnClose, @OnError를 사용했고 WebSocketSession대신 Session을 사용했다.

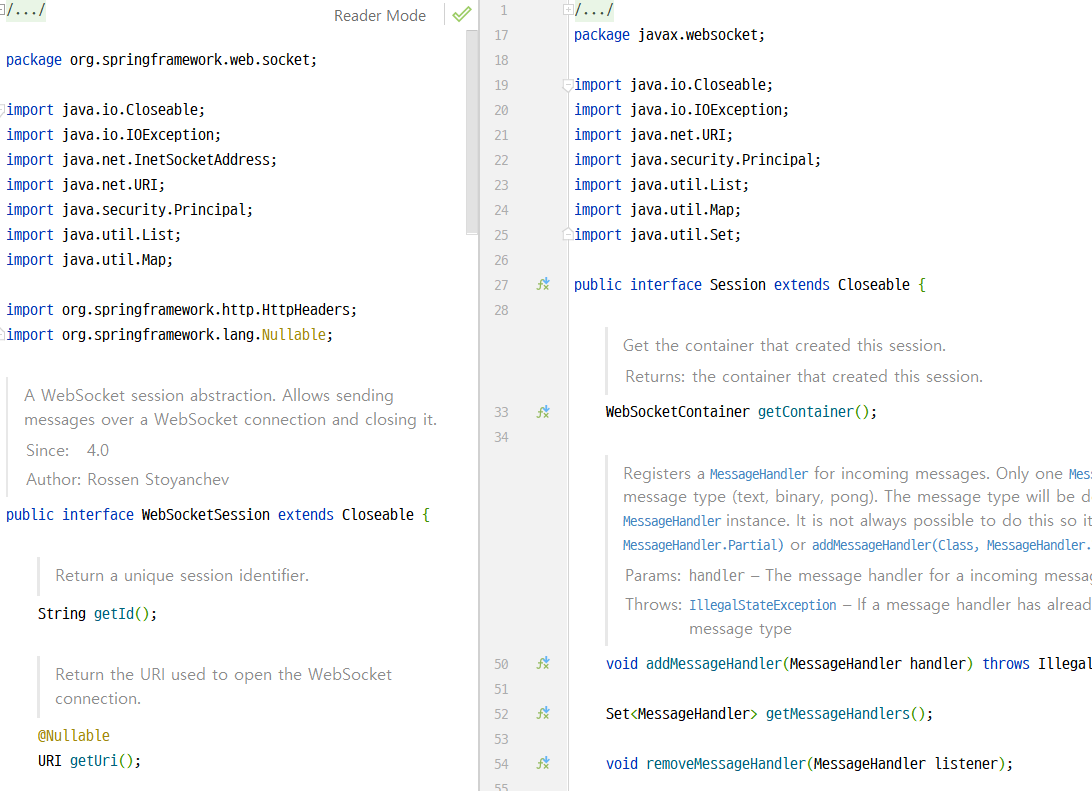

WebSocketSession과 Session 둘 다 Closeable을 상속받고 있었고 크게 차이점을 느끼진 못했다.

*WebSocketSession은 Spring에서 Websocket Connection이 맺어진 세션





WebSocketSession ( = session)

  • afterConnectionEstablished (= @OnOpen)
  • handleTextMessage (= @OnMessage)
  • afterConnectionClosed (= @OnClose)
  • handleTransportError (= @OnError)


각자 스타일에 맞게 작성하면 될 듯 하다.




이론 정리

WebSocket이란?

Websocket을 이해하려면 먼저 http를 알아야한다.


*HTTP와 WebSocket이 같은 이미지에 있는 이유는 둘 다 protocol이기 때문이다.

browser와 server는 http를 이용해서 소통할 수 있다. (인터넷 데이터 교환에서 필수 요소)


브라우저는 서버에서 http request(요청)을 보낸다.

서버는 해당 request를 보고 브라우저가 홈페이지 정보를 요구하는걸 확인 후 서버는 http response를 브라우저에 보낸다.


👧🏻(user) → http 요청 [데이터 보내줘] →  🖥️(서버)

👧🏻(user) ← 데이터 ← 🖥️(서버)


⭐ 서버가 브라우저의 요청(request)에 응답(response)하고 나면 브라우저 - 서버 간 통신은 끝나게 된다.

서버가 브라우저에게 데이터를 보낼 수 있는 것은 브라우저가 요청을 했을 때 뿐이다. 이 때문에 웹 소켓이 생겨났다.



WebSocket

WebSocket은 서버와 클라이언트 간에 단일 TCP 커넥션을 통해 양방향 통신을 지원하는 프로토콜이다.

HTTP와 달리 request-response 패턴이 아닌 open - close로 커넥션이 열려있는 상태에서 데이터를 주고받는다.

이러한 특성은 전화 통화와 유사하며, 양쪽 모두 메시지를 주고받을 수 있다.

ex) 전화 통화는 양방향이므로 나도 메세지를 보내고 받을 수 있고 상대방도 똑같이 할 수 있다.

또한 둘이 전화를 끊기 전까지는 전화 통화는 열려있다.


Spring Framework는 WebSocket API를 제공한다.

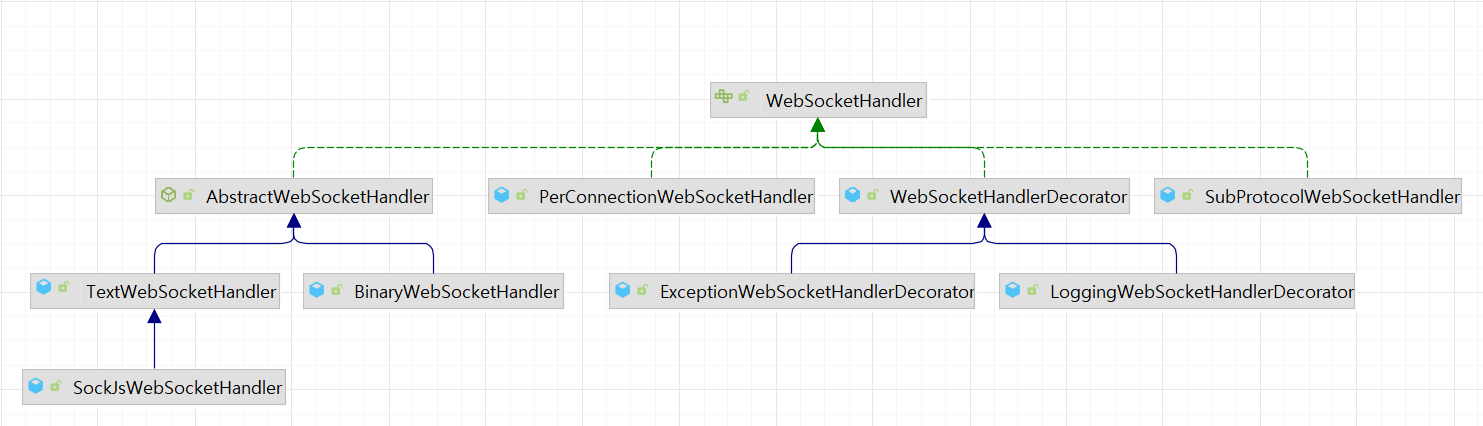

WebSocket 서버는 WebSocketHandler 인터페이스를 구현하여 각 경로에 대한 핸들러를 설정할 수 있다.

Message 형식에 따라 TextWebSocketHandler or BinaryWebSocketHandler 핸들러를 확장해 구현할 수도 있다.


1
2
3

public abstract class AbstractoWebSocketHandler implements WebSocketHandler{
    public AbstractWebSocketHandler(){}
}



문자열 메시지 기반으로 진행하기 때문에 TextWebSocketHandler를 상속받아 메시지를 전달받는다.

1

public class WebSocketHandler extends TextWebSocketHandler{}

위에서 처음에 작성했던 코드가 이에 해당한다.




STOMP(Simple Text Oriented Messaging Protocol)

STOMP은 WebSocket 위에서 동작하는 프로토콜로, 클라이언트와 서버가 전송할 메시지 유형, 형식, 내용 등을 정의한다.

STOMP (Simple Text Oriented Messaging Protocol)은 메세징 전송을 효율적으로 하기 위해 탄생한 프로토콜이고,

기본적으로 pub / sub 구조를 기반으로 하여 클라이언트와 서버가 메시지를 주고받을 때 사용된다.



우체통(Topic)이 있다면 집배원(Publisher)이 신문을 우체통에 배달하는 행위가 있고,

우체통에 신문이 배달되는 것을 기다렸다가 빼서 보는 구독자(Subscriber)의 행위가 있다.

이때 구독자는 다수가 될 수 있다. pub / sub 컨셉을 채팅방에 빗대면 다음과 같다.

  • 채팅방 생성 : pub / sub 구현을 위한 Topic이 생성됨

  • 채팅방 입장 : Topic 구독

  • 채팅방에서 메세지를 송수신 : 해당 Topic으로 메세지를 송신(pub), 메세지를 수신(sub)



pub/sub 구조

Pub/sub 구조는 발신자가 메시지를 특정 수신자에게 직접 보내는 것이 아니라

중간 컴포넌트(브로커 또는 버스)를 통해 메시지를 보내고,

해당 메시지를 구독한 수신자에게 전달된다.

이는 비동기 메시징 패턴으로, 발신자와 수신자가 서로를 알 필요가 없이 중간 컴포넌트를 통해 통신한다.


*비동기 : 요청을 보낸 후 결과를 기다리지 않고 바로 다른 동작 수행
어떤 일의 수행 즉시 결과가 나온다는 보장이 없다.



Publisher(발신자)는 Subscriber(수신자)에 대한 정보를 몰라도 그냥 일단 메세지를 채널에 보내놓는다

이 때 메세지에 맞는 Topic으로 보내놓으면, 해당 Topic을 구독중인 Subscriber에게만 메세지가 가게 된다


☑️ pub/sub 구조에서 수신자는 발행자에 대한 지식 없이 원하는 메세지만을 수신할 수 있다.

발행자와 수신자 사이에는 브로커 또는 버스라고 불리는 중간 컴포넌트가(채널) 있다.
발행자와 수신자 모두 중간 컴포넌트의 존재를 안다.
하지만 발신자와 수신자는 서로를 모른다. 중간 컴포넌트만 알면 되기 때문이다.


☑️ 발신자의 메세지는 특별한 수신자가 정해져 있지 않다.

발신자는 메세지를 구독을 신청한 수신자(들)에게 전달할 뿐, 구독을 했으면 메세지를 보내고 안 했으면 안 보낸다.


☑️ pub/sub 구조는 비동기 messaging 패러다임이다.

발행자는 이벤트가 발생했을 때마다 중간 컴포넌트(브로커 또는 버스)에게 알려준다.
중간 컴포넌트는 각 이벤트들을 필터링해서 받아야 할 수신자들에게 보내준다.
이벤트가 발생했다고 해서 곧바로 수신자가 그 정보를 얻을 수 있는 것은 아니다.
발행자가 이벤트를 중간 컴포넌트에게 알려주고 나면, 그 행위의 결과를 기다리지 않고 바로 다른 자기 할일을 한다.




Spring Framework 및 Spring Security는 STOMP를 사용하여 WebSocket을 구현할 때 더 다양한 기능을 제공한다.

스프링에서 지원하는 STOMP을 사용하게 된다면, 스프링 WebSocket 애플리케이션은 STOMP Broker로 동작한다.

메시지를 @Controller의 메시지 핸들링하는 메서드로 라우팅하거나,

Simple In-Memory Broker를 이용해서 Subscribe중인 다른 클라이언트들에게 메시지를 브로드캐스팅한다.

Simple In-Memory Broker는 클라이언트의 Subscribe 정보를 자체적으로 메모리에 유지한다.

또한 RabbitMQ, ActiveMQ 같은 Message Broker를 이용해, Subscription(구독)을 관리하고 메세지를 브로드캐스팅할 수 있다.


Messaging with Redis
Messaging with RabbitMQ


👉🏻 WebSocket 기반으로 각 Connection(연결)마다 WebSocketHandler를 구현하는 것 보다

@Controller 된 객체를 이용해 조직적으로 관리할 수 있다.



SUBSCRIBE /topic/public/3d41c3ed-8ddb-458d

1
2
3

>>> SUBSCRIBE
id:sub-0
destination:/topic/public/3d41c3ed-8ddb-458d

roomId가 3d41c3ed-8ddb-458d로 되어있는 형태인데

만약 아래와 같이 roomId로 차이점을 주지않았다면

채팅방이 여러 개를 만들 수 있어도 서로 공유하고 있는 채팅방이 될 것이다.

1
2
3

>>> SUBSCRIBE
id:sub-0
destination:/topic/public



STOMP 형식

1
2
3
4

COMMAND
header:value

Body

STOMP 형식은 COMMAND, header, body로 구성되며, 메시지를 보내거나 받을 때 사용된다.

메시지는 Body에 담아서 보내는 형식이다.


또한, SEND, SUBSCRIBE COMMAND 요청 Frame에는 메세지가 무엇이고, 누가 받아서 처리할지에 대한 Header 정보가 포함되어 있다.

HTTP의 형식과 닮은 것을 알 수 있는데, COMMAND는 Method와 비슷한 역할이라고 보면 된다.

SEND: 서버로 보내기, SUBSCRIBE: 구독할곳 등록하기, MESSAGE: 다른 subscribers들에게 braodcast하기 정도로 이해하면 된다.

이런 명령어들은 “destination” 헤더를 요구하는데 이것이 어디에 전송할지, 혹은 어디에서 메세지를 구독할 것 인지를 나타낸다.


STOMP는 Publisher(발행자)-Subscriber(구독자) 관계를 기반으로 동작한다.

발행자와 구독자를 지정하여 메시지 브로커가 특정 구독 채널에 메시지를 전송하는 방식이다.

즉 Broker를 통해 타 사용자들에게 메세지를 보내거나 서버가 특정 작업을 수행하도록 메세지를 보낼 수 있게 된다.



채팅방 입장

1
2
3
4
5

>>> SEND
destination:/app/chat/addUser
content-length:77

{"roomId":"3d41c3ed-8ddb-458d","sender":"ss","type":"JOIN"}



message

SEND app/chat/addUser

1
2
3
4
5

>>> SEND
destination:/app/chat/sendMessage
content-length:92

{"roomId":"3d41c3ed-8ddb-458d","sender":"ss","message":"hi","type":"TALK"}


MESSAGE /topic/public/3d41c3ed-8ddb-458d

1
2
3
4
5
6
7
8

<<< MESSAGE
destination:/topic/public/3d41c3ed-8ddb-458d
content-type:application/json
subscription:sub-0
message-id:1taozffc-1
content-length:92

{"roomId":"3d41c3ed-8ddb-458d","type":"TALK","sender":"ss","message":"hi"}



퇴장

1
2
3
4
5
6
7
8

<<< MESSAGE
destination:/topic/public/3d41c3ed-8ddb-458d
content-type:application/json
subscription:sub-0
message-id:b0lxbjax-3
content-length:93

{"roomId":"3d41c3ed-8ddb-458d","type":"LEAVE","sender":"ss","message":null}



메세지는 STOMP의 “destination” 헤더를 기반으로 @Controller 객체의 @MethodMapping 메서드로 라우팅 된다.

STOMP의 “destination” 및 Message Type을 기반으로 메세지를 보호하기 위해 Spring Security를 사용할 수 있다.

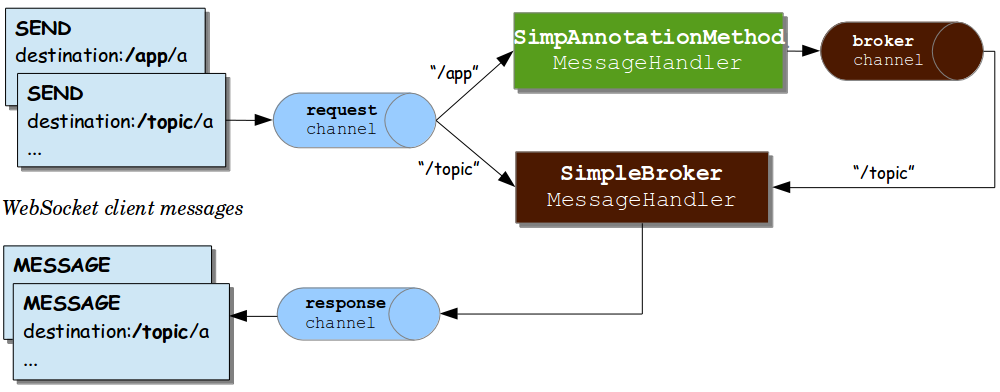

내장 메세지 브로커를 사용한 경우 컴포넌트 구성


공식문서


clientInboundChannel은 WebSocket 클라이언트로 부터 받은 메시지를 전달한다.

clientOutboundChannel은 WebSocket 클라이언트에게 메시지를 전달한다.

brokerChannel은 서버의 애플리케이션 코드 내에서 브로커에게 메시지를 전달한다.



STOMP 사용하는 이유

WebSocket은 통신 프로토콜 일뿐이다.

특정 주제를 구독한 사용자에게만 메시지를 보내는 방법 또는 특정 사용자에게 메시지를 보내는 방법과 같은 내용은 정의하지 않는다.


내가 생각한 websocket만 사용했을 때와 stomp 프로토콜을 적용했을 때 차이는

stomp 프로토콜을 정의하면 back에서 각각 MessageType을 내가 설정할 수 있어서 Controller로 적용할 수 있고

각 채팅방을 roomId로 구분하게 되면서 헤더에 roomId를 넣어야 했는데 이 부분을 쉽게 처리할 수 있었다.




Message Broker란

Message Broker(메시지 브로커)는 Publisher(송신자)로부터 전달받은 메시지를 Subscriber(수신자)로 전달해주는 중간 역할이다.

응용 소프트웨어 간에 메시지를 교환할 수 있게 하며

메시지가 적재되는 공간을 Message Queue(메세지 큐)라고 하며 메시지의 그룹을 Topic(토픽)이라고 한다.


메시지 브로커는 송신자가 보낸 메시지를 메시지 큐에 적재하고 이를 수신자가 받아서 사용하는 구조이다.

이러한 구조를 Pulibsh/Subscribe(pub/sub) Pattern이라고 하며, Producer/Consumer Pattern 이라고도 한다.


메시지 브로커는 대표적으로 Apache Kafka, Redis, RabbitMQ, Celery 등이 있다.

이후에 Message Broker로 Redis를 적용한다. Redis pub&sub


실시간 데이터를 처리할 때 DB에서 조회하는 것보다

메시지 브로커를 이용하여 처리하는 것이 성능이 뛰어나다는 것을 알 수 있는데 단점도 존재한다.

DB를 사용하는 경우 Query를 이용하여 원하는 데이터만 필터링하여 조회할 수 있지만,

메시지 브로커를 이용하면 Queue에 적재된 그대로 사용하기 때문에 불가능하다.

따라서, 적재할 때 필터링된 데이터를 적재하던가 적재된 데이터를 Logstash를 이용하여 필터링해서 사용해야 한다.

또한, 메시지 큐에 적재된 메시지는 주로 7일을 보관하기 때문에 장기간 보관해야하는 경우 별도의 저장소에 저장해야한다.




메세지 큐란?

메시지 지향 미들웨어(Message Oriented Middleware: MOM)를 구현한 시스템을 메시지 큐(Message Queue: MQ)라고 한다.

MOM은 비동기 메시지를 사용하여 다른 응용프로그램 사이의 데이터 송수신을 의미하며,

메시지 큐를 통해 이러한 데이터를 교환한다.

Producer(sender)가 메시지를 큐에 전송하면 Consumer(receiver) 가 처리하는 방식으로,

producer 와 consumer 에 message 프로세스가 추가되는 것이 특징이다.

MQ를 사용하면 메시지를 비동기로 요청을 처리하고 queue에 저장하여 consumer에게 병목을 줄여줄 수 있다.

대표적인 메시지 큐로는 Kafka, Apache ActiveMQ, RabbitMQ 등이 있다.



kafka

분산형 스트리밍 플랫폼(A distributed streaming platform)이다.

(발행/구독: pub-sub은 메시지를 특정 수신자에게 직접적으로 보내주는 시스템이 아니고,

메시지를 받기를 원하는 사람이 해당 토픽(topic)을 구독함으로써 메시지를 읽어 올 수 있다.)


대용량 실시간 로그처리에 특화되어 설계된 메시징 시스템으로

메시지를 메모리에 저장하는 기존 메시징 시스템과는 달리 파일에 저장을 하는데

그로 인해 카프카를 재시작해도 메시지 유실 우려가 감소된다.


기본 메시징 시스템(rabbitMQ, ActiveMQ)에서는 브로커(Broker)가 컨슈머(consumer)에게 메시지를 push해 주는 방식인데,

카프카는 컨슈머(Consumer)가 브로커(Broker)로부터 메시지를 직접 가져가는 PULL 방식으로 동작하기 때문에

컨슈머는 자신의 처리 능력만큼의 메시지만 가져와 최적의 성능을 낼 수 있다.




Apache ActiveMQ

ActiveMQ는 JMS를 지원하는 클라이언트를 포함하는 브로커, 자바 뿐만 아니라 다양한 언어를이용하는시스템간의 통신을 할 수 있게 해준다.

클라이언트 간 메시지를 송수신 할 수 있는 오픈 소스 Broker(JMS 서버)다.


JMS란

JMS 는 자바 기반의 MOM(메시지 지향 미들웨어) API 이며 둘 이상의 클라이언트 간의 메시지를 보낸다.

핵심 개념은 Message Broker 와 Destination 이다.

  • Message Broker : 목적지에 안전하게 메시지를 건네주는 중개자 역할.

  • Destination: 목적지에 배달될 2가지 메시지 모델 QUEUE, TOPIC.

  • Queue: Point to Point ( Consumer 는 메시지를 받기 위해 경쟁한다.)

  • Topic: Publish to Subscribe.



ActiveMQ 메세지 처리 구조

기본적으로 Message를 생산하는 Producer, activeMQ Broker(Server), Message를 소비하는 Consumer로 구성되어 있다.

1

Producer → Broker → Consumer

Producer(생산자)가 message를 Queue/Topic에 넣어두면 Consumer가 message를 가져와 처리하는 방식



  • QUEUE 모델의 경우 메시지를 받는 Consumer가 다수일 때 연결된 순서로 메시지는 제공된다.

  • TOPIC 모델의 경우 메시지를 받는 Consumer가 다수일 때 메시지는 모두에게 제공된다.



rabbitMQ

오픈소스 AMQP 브로커다.

JMS는 API, AMQP는 프로토콜이다. JMS는 메시지의 형식이 아닌 브로커와 통신하는 방법을 정의한다.

또한 자바 애플리케이션에만 국한돼 있다.

AMQP는 브로커와 통신하는 방법에 대해서 논하지 않지만 메시지가 유선을 통해 큐에 어떻게 넣고 꺼내지는지에 대해 정의한다.

서로 다른 두 가지 애플리케이션이 있을 때,
둘 다 자바면 JVMS를 통해 통신할 수 있지만 이중에 하나가 루비라면 JMS는 사용하지 못할것이다.




정리

Websocket

WebSocket은 통신 프로토콜로서 연결이 끊기지 않아야 하는 실시간 통신에 사용된다.


SockJS

브라우저에서 Websocket을 지원하지 않거나, 네트워크 Proxy 제약 등으로 인한 Websocket을 사용할 수 없을 경우

fallback option을 제공하는데, 이는 SockJS Protocol에 기반으로 Websocket API를 사용할 수 있도록 한다.


STOMP

웹소켓만 사용했을 땐 직접 세션을 관리해서, 해당 세션으로 채팅 데이터를 전송해야했다면,

STOMP을 사용함으로써 publish/subscribe (발행/구독) 구조로 간단하게 메세지를 선택적으로 수신할 수 있다.




Code

공식문서

1. WebSocket Connection 설정

client는 /ws 경로에 연결하여 WebSocket Connection을 수립한다.

이후 client는 해당 Connection을 통해 STOMP 프레임을 서버로 전송할 수 있다.


2. 구독 요청

클라이언트는 /topic/public 경로의 Destination 헤더를 가지고 SUBSCRIBE 프레임을 전송한다.

이 프레임은 서버에 도착하면 디코딩되어 Message로 변환되고, 메시지는 clientInboundChannel로 전송된다.

서버는 이를 메시지 브로커로 라우팅하고, 해당 클라이언트의 구독(Subscription) 정보를 저장한다.


3. 메시지 송신

이후, 클라이언트는 /app/chat/sendMessage 경로의 Destination 헤더를 가지고 메시지를 전송한다.

/app prefix는 해당 메시지가 @MessageMapping 메서드를 가진 컨트롤러로 라우팅될 수 있도록 도와준다.

클라이언트가 메시지를 보낼 때는 해당 경로로 메시지가 라우팅되어 sendMessage() 메서드가 호출된다.

➡️ /app 접두사가 벗겨진 후에는 /chat/sendMessage 목적지 경로만 남게 된다.


4. 메시지 처리

1
2
3
4
5
6

// Redis pub/sub 예시 코드
@MessageMapping("/chat/sendMessage")
public void sendMessage(@Payload ChatMessage chatMessage) {
    ChannelTopic channel = channels.get("/topic/public/" + chatMessage.getRoomId());
    redisPublisher.publish(channel, chatMessage);
}

@MessageMapping 가진 sendMessage() 가 반환한 값은 스프링의 Message로 변환된다.

Message의 Payload는 sendMessage() 가 반환한 값을 기반으로 하고,

기본적으로 Destination 헤더는 /topic/public으로 설정된다.

Destination 헤더는 클라이언트가 보낸 기존 /app/chat/sendMessage 경로의 목적지 헤더에서

/topic/public 으로 변경된 값으로 설정된다.

이후, 변환된 Message는 brokerChannel로 전송되고 메시지 브로커에 의해서 처리된다.


5. 메시지 전송

메시지 브로커는 매칭되는 구독자들(subscribers)을 찾아서 각각에게 MESSAGE 프레임을 보낸다.

이 작업은 clientOutboundChannel을 통해 이루어지며,

스프링의 Message가 STOMP의 Frame으로 인코딩되어 WebSocket 커넥션으로 전송된다.





Build

1
2
3
4
5

implementation 'org.springframework.boot:spring-boot-starter-websocket'
implementation 'org.webjars:sockjs-client:1.1.2' // 프론트단에서 사용하는 sockjs 라이브러리
implementation 'org.webjars:stomp-websocket:2.3.3-1'
implementation 'org.webjars.bower:bootstrap:4.3.1'
implementation 'org.webjars:jquery:3.5.1'

webjars란 클라이언트에서 사용하는 웹 라이브러리를 JAR 파일 안에 패키징 한 것이다.

*jar 파일은 개발자가 작성한 코드와 해당 코드가 실행되기 위해 필요한 리소스들을 압축하여 단일 실행 가능한 파일로 패키징하는 것을 의미
*war 파일은 Web Application Archive의 약자로, 전체 웹 애플리케이션을 압축하여 단일 파일로 패키징하는 것을 의미



implementation 'org.webjars:webjars-locator-core'를 입력해서

webjar-locator를 통해 아래 코드에서 버전을 생략 할 수 있다.



아래는 위 라이브러리를 설치해서 client에 적용한 코드이다.

1
2
3
4
5

<link rel="stylesheet" href="/webjars/bootstrap/4.3.1/dist/css/bootstrap.min.css">
<script src="/webjars/jquery/jquery.min.js"></script>
<script src="/webjars/sockjs-client/sockjs.min.js"></script>
<script src="/webjars/stomp-websocket/stomp.min.js"></script>
<script src="/webjars/bootstrap/4.3.1/dist/js/bootstrap.min.js"></script>

*min.js 는 minify 의 줄임말로, 공백과 줄바꿈을 제거하여 용량을 줄인 파일





애플리케이션은 클라이언트로 부터 받은 메시지를 처리하기 위해 @Controller 클래스를 사용할 수 있다.

이러한, 컨트롤러는 @MessageMapping, @SubscribeMapping, @ExceptionHandler 메서드를 선언할 수 있다.


ChatController

WebSocketConfig에서 “/app”로 시작하는 대상이 있는 클라이언트에서 보낸 모든 메시지는

@MessageMapping 어노테이션이 달린 메서드로 라우팅 된다.

아래는 초반에 작성했던 코드이다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

@Controller
public class ChatController {
    @MessageMapping("/chat/sendMessage")
    @SendTo("/topic/public")
    public ChatMessage sendMessage(@Payload ChatMessage chatMessage) {
        return chatMessage;
    }

    @MessageMapping("/chat/addUser")
    @SendTo("/topic/public")
    public ChatMessage addUser(@Payload ChatMessage chatMessage, SimpMessageHeaderAccessor headerAccessor){
        headerAccessor.getSessionAttributes().put("username", chatMessage.getSender());
        return chatMessage;
    }
}

@MessageMapping("/chat/sendMessage") : 클라이언트에서 /app/chat/message로 메세지를 발행한다.

@SendTo("/topic/public") : /topic/public 에 구독중인 클라이언트에게 메세지를 보낸다.


특정 사용자가 “app/chat/sendMessage”라는 경로로 메세지를 보내면

“/topic/public” 라는 토픽을 구독하는 사용자들에게 메세지를 전달한다.



client :

1
2

stompClient.subscribe('/topic/public', onMessageReceived);
stompClient.send("/app/chat/addUser", {}, JSON.stringify({sender: username, type: 'JOIN'}))




이후에 url에 roomId를 추가하면서 코드를 변경했다.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

@Controller
@RequiredArgsConstructor
public class ChatController {
    private final SimpMessagingTemplate template;

    @MessageMapping("/chat/sendMessage")
    public void sendMessage(@Payload ChatMessage chatMessage) {
        template.convertAndSend("/topic/public/"+ chatMessage.getRoomId(), chatMessage);
    }

    @MessageMapping("/chat/addUser")
    public void addUser(@Payload ChatMessage chatMessage, SimpMessageHeaderAccessor headerAccessor){
        headerAccessor.getSessionAttributes().put("username", chatMessage.getSender());
        headerAccessor.getSessionAttributes().put("roomId", chatMessage.getRoomId());
        template.convertAndSend("/topic/public/" + chatMessage.getRoomId(), chatMessage);
    }
}

client :

1
2

stompClient.subscribe('/topic/public/'+ roomId, onMessageReceived);
stompClient.send("/app/chat/addUser", {}, JSON.stringify({roomId: roomId, sender: username, type: 'JOIN'}))



@MessageMapping 는 지정한 경로를 기반으로 메시지를 라우팅할 수 있다.

기본적으로, 매핑은 Ant-Style Path 패턴으로 구성하고, Template 변수도 지원한다.
(ex, /something*, /something/{id})


Template 변수는 @DestinationVariable로 선언한 메서드 인자를 통해서 전달받을 수 있다.

1
2
3

@MessageMapping("/chat/message/{roomId}")
	public void sendsMessage(@DestinationVariable("roomId") String roomId, @Payload ChatMessage chatMessage) {
  }
  • @MessageMapping : prefix, endpoint 설정을 포함한 입력한 url로 발행된 메세지 구독
  • @DestinationVariable : 구독 및 발행 url 의 pathparameter
  • @Payload : 수신된 메세지의 데이터



☑️ MessageHeaderAccessor, SimpMessageHeaderAccessor, StompHeaderAccessor

타입이 지정된 접근자 메서드를 통해서 Header 정보에 접근한다.


☑️ @Payload

MessageConverter 의해서 변환된 메시지의 Payload에 접근한다.


☑️ convertAndSend

Object 타입 객체를 인자로 받아 내부적으로 Message 타입으로 변환

MessageSendingOperations Convert the given Object to serialized form, possibly using a MessageConverter, wrap it as a message and send it to the given destination.





Config

1
2
3
4
5
6
7
8

@Configuration // 컨테이너 등록
@EnableWebSocket // 웹소켓 서버를 사용하도록 정의
public class WebSocketConfig implements WebSocketConfigurer {
    @Override
    public void registerStompEndpoints(StompEndpointRegistry registry) {
        registry.addEndpoint("/ws/chat").setAllowedOriginPatterns("*");
    }
}

@Configuration : 해당 클래스가 Bean의 설정을 할 것이다 라는 것을 말한다.

registerStompEndpoints() : Client에서 websocket연결할 때 사용할 API 경로를 설정해주는 메서드


🔽

WebSocket SockJs 설정

1
2
3
4
5
6
7
8

@Configuration // 컨테이너 등록
@EnableWebSocket
public class WebSocketConfig implements WebSocketConfigurer {
    @Override
    public void registerStompEndpoints(StompEndpointRegistry registry) {
        registry.addEndpoint("/ws/chat").setAllowedOriginPatterns("*").withSockJS();
    }
}

클라이언트가 웹 소켓 서버에 연결하는 데 사용할 웹 소켓 엔드 포인트를 등록한다.

endpoint 구성에 withSockJS()를 사용한다.

WebSocket은 HTML5 이후에 나왔기 때문에, HTML5 이전의 기술에는 적용이 어렵다.

이때 SockJS를 이용해서 웹 소켓을 지원하지 않는 브라우저에 폴백 옵션을 활성화하는 데 사용된다.

*Fallback 이란? : 어떤 기능이 약해지거나 제대로 동작하지 않을 때, 이에 대처하는 기능 또는 동작


🔽

STOMP 사용

1
2
3
4
5
6
7
8

@Configuration
@EnableWebSocketMessageBroker
public class WebSocketConfig implements WebSocketMessageBrokerConfigurer {
    @Override
    public void registerStompEndpoints(StompEndpointRegistry registry) {
        registry.addEndpoint("/ws/chat").setAllowedOriginPatterns("*").withSockJS();
    }
}

구현할 interface의 대상이 WebSocketMessageBrokerConfigurer로 바뀌었다.

→ 웹 소켓 연결을 구성하기 위한 메서드를 구현하고 제공한다.


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

@Configuration
@EnableWebSocketMessageBroker
public class ChatConfig implements WebSocketMessageBrokerConfigurer {

    @Override
    public void registerStompEndpoints(StompEndpointRegistry registry) {
        registry.addEndpoint("/ws").setAllowedOriginPatterns("*").withSockJS();
    }

    @Override
    public void configureMessageBroker(MessageBrokerRegistry registry) {
        registry.enableSimpleBroker("/queue", "/topic");
        registry.setApplicationDestinationPrefixes("/app");
    }
}

☑️ @EnableWebSocketMessageBroker : Stomp을 사용하기위해 선언하는 어노테이션

WebSocket 서버를 활성화하는 데 사용된다.


☑️ WebSocketMessageBrokerConfigurer 를 상속받아 STOMP로 메시지 처리 방법을 구성한다.


☑️ registerStompEndpoints() : 클라이언트에서 WebSocket에 접속할 수 있는 endpoint를 지정

/ws 는 WebSocket 또는 SockJS 클라이언트가 WebSocket Handshake로 커넥션을 생성할 경로이다.

1

var socket = new SockJS('/ws');


☑️ configureMessageBroker() : 한 클라이언트에서 다른 클라이언트로 메시지를 라우팅 하는 데 사용될 메시지 브로커를 구성


☑️ enableSimpleBroker(“/queue”, “/topic”); : 해당 경로로 SimpleBroker를 등록한다. (메시지 받을 때 관련 경로 설정)

Simple In-Memory Broker를 사용하도록 설정.

SimpleBroker는 해당하는 경로를 SUBSCRIBE하는 client에게 메시지를 전달하는 간단한 작업을 수행한다.

/topic, /queue로 시작하는 “destination” 헤더를 가진 메세지를 브로커로 라우팅한다.

1
2
3

>>> SUBSCRIBE
id:sub-0
destination:/topic/public/3d41c3ed-8ddb-458d

메시지 브로커는 특정 주제를 구독 한 연결된 모든 클라이언트에게 메시지를 broadcast 한다.

*브로드캐스팅은 송신 호스트가 전송한 데이터가 네트워크에 연결된 모든 호스트에 전송되는 방식을 의미


지금은 STOMP가 갖고있는(내장하고 있는) SimpleBroker 를 사용해 간단한 인 메모리 메시지 브로커를 활성화했다.

만일 이용자 수가 증가하여 처리해야하는 데이터가 많아진다면,

내장되어있는 SimpleBroker는 철저하게 Spring Boot가 실행되는 (정확하게는 채팅 서버) 곳의 메모리를 잡아먹는다.

따라서 다른 많은 비즈니스 로직과 채팅에 대한 부담까지 ‘하나의 서버’가 떠안게 된다.

→ RabbitMQ 또는 ActiveMQ와 같은 다른 모든 기능을 갖춘 메시지 브로커를 사용하게 되면

채팅 관리 따로 빼서 서버의 부담을 줄일 수 있다.



☑️ setApplicationDestinationPrefixes(“/app”); : client에서 SEND 요청을 처리한다. (메시지 보낼 때 관련 경로 설정)

클라이언트가 메시지를 보낼 때 경로 맨앞에 /app이 붙어있으면 Broker로 보내진다.

/app 경로로 시작하는 STOMP 메세지의 “destination” 헤더는 @Controller의 @MessageMapping로 라우팅된다.

/app 시작되는 메시지가 message-handling methods으로 라우팅 되어야 한다는 것을 명시



client :

1
2
3
4
5
6
7
8
9
10
11
12
13
14

var socket = new SockJS('/ws');
stompClient = Stomp.over(socket);
stompClient.connect({}, onConnected, onError);

function onConnected() {
   stompClient.subscribe('/topic/public/'+ roomId, onMessageReceived);
   //(Object) subscribe(destination, callback, headers = {})
   // 목적지 "/topic/public"을 구독

   // send(path, header, message)로 메세지를 보낼 수 있음
   stompClient.send("/app/chat/addUser", {}, JSON.stringify({roomId: roomId, sender: username, type: 'JOIN'}))
   //(void) send(destination, headers = {}, body = '')
   // 목적지 "/app/chat/adduser"로 메세지를 보낸다.
}

예를 들어 ‘app/chat/addUser’로 클라이언트가 SEND 프레임을 보내면

1
2
3
4
5

>>> SEND
destination:/app/chat/addUser
content-length:77

{"roomId":"3d41c3ed-8ddb-458d","sender":"ss","type":"JOIN"}

@Controller에서는 /app desination prefix를 제외한 경로 /chat/addUser를 @MessageMapping하면 된다.



예시 2)

1
2
3
4

var chatMessage = {
    roomId: roomId, sender: username, message: messageInput.value, type: 'TALK'
};
stompClient.send("/app/chat/sendMessage", {}, JSON.stringify(chatMessage));

1
2
3
4
5
6
7
8

<<< MESSAGE
destination:/topic/public/3d41c3ed-8ddb-458d
content-type:application/json
subscription:sub-0
message-id:1taozffc-1
content-length:92

{"roomId":"3d41c3ed-8ddb-458d","type":"TALK","sender":"ss","message":"hi"}





EventListener

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

@RequiredArgsConstructor
@Component
public class WebSocketEventListener {
    private final SimpMessageSendingOperations sendingOperations;
    private static final Logger logger = LoggerFactory.getLogger(WebSocketEventListener.class);

    @EventListener
    public void handleWebSocketConnectListener(SessionConnectedEvent event) {
        logger.info("Received a new web socket connection  ");
    }

    @EventListener
    public void handleWebSocketDisconnectListener(SessionDisconnectEvent event) {
    StompHeaderAccessor headerAccessor = StompHeaderAccessor.wrap(event.getMessage());
    String username = (String) headerAccessor.getSessionAttributes().get("username");
    String roomId = (String) headerAccessor.getSessionAttributes().get("roomId");
    if (username != null) {
        logger.info("User Disconnected : " + username);
        ChatMessage chatMessage = new ChatMessage();
        chatMessage.setType(ChatMessage.MessageType.LEAVE);
        chatMessage.setSender(username);
        chatMessage.setRoomId(roomId);
        sendingOperations.convertAndSend("/topic/public/" + roomId, chatMessage);
        }
    }
}

event listner를 이용하여 소켓 연결(socket connect) 그리고 소켓 연결 끊기(disconnect) 이벤트를 수신하여

사용자가 채팅방을 참여(JOIN)하거나 떠날때(LEAVE)의 이벤트를 logging 하거나 broadcast 할 수 있다.


SimpMessagingTemplate와 SimpMessageSendingOperations은 모두 Spring의 WebSocket 메시징을 처리하는 인터페이스다.

*SimpMessagingTemplate은 SimpMessageSendingOperations 인터페이스의 구현체
(SimpMessagingTemplate은 SimpMessageSendingOperations의 모든 메소드 사용가능)

→ 특정 Broker로 메세지를 전달(특정 사용자에게 메세지 전송)


Server에서 Client로 특정 메시지를 BroadCast 해줘야 하는 상황에

메시지를 보내고자 하는 위치에서 SimpMessagingTemplate 객체를 주입받아 위와 같이 사용을 해주면 된다.

Client에서는 Topic을 subscribe 하고 있을 경우 Message를 받을 수 있게 된다.





ChatMessage

1
2
3
4
5
6
7
8
9
10
11
12
13

@Getter
@Setter
@NoArgsConstructor
@AllArgsConstructor
public class ChatMessage {
    public enum MessageType {
        JOIN, TALK, LEAVE
    }
    private String roomId; // 채팅방 아이디
    private MessageType type; // message type
    private String sender; // message 보내는 사람
    private String message; // 내용(message)
}

MessageType에 따라서 채팅형식이 달라지게 설정했다.





reference
Spring Websocket & STOMP
WebSocket
Spring WebSocket 소개
[Spring Boot] WebSocket과 채팅 (3) - STOMP
[Spring]Springboot + websocket 채팅[1]
[Spring]Springboot + websocket 채팅[2]
Spring websocket으로 간단 채팅 프로그램 만들기
[Spring] WebSocket 구현하기
[Spring Boot] WebSocket STOMP 사용시 BroadCast 메시지 전달 방법
[Tech.] Message Broker란?
[Spring Boot] WebSocket과 채팅 (4) - RabbitMQ
HTTP vs WebSocket 차이점
[메시지 지향 미들웨어:MOM] ActiveMQ, rabbitMQ, Kafka
pub/sub 구조란 무엇인가
[Pub/Sub] Publish/Subscribe 구조(모델)
Spring Boot + STOMP + JWT Socket 인증하기
[Spring Boot] 소켓 통신을 위한 Websocket 서버 구성
[02.15]webjar
[WebSocket] Spring Boot + STOMP + Redis Pub/Sub 이용한 채팅 서버 구현
[스프링 인 액션] 8장 JMS : 비동기 메시지 전송하기

Youtube
오늘의 테크용어 : 웹소켓이 뭐냐면
WebRTC? WebSockets? 5분 개념정리!

Project, Chat
spring WebSocket Chat
This post is licensed under CC BY 4.0 by the author.
Recently Updated
Contents
