Apache Jmeter

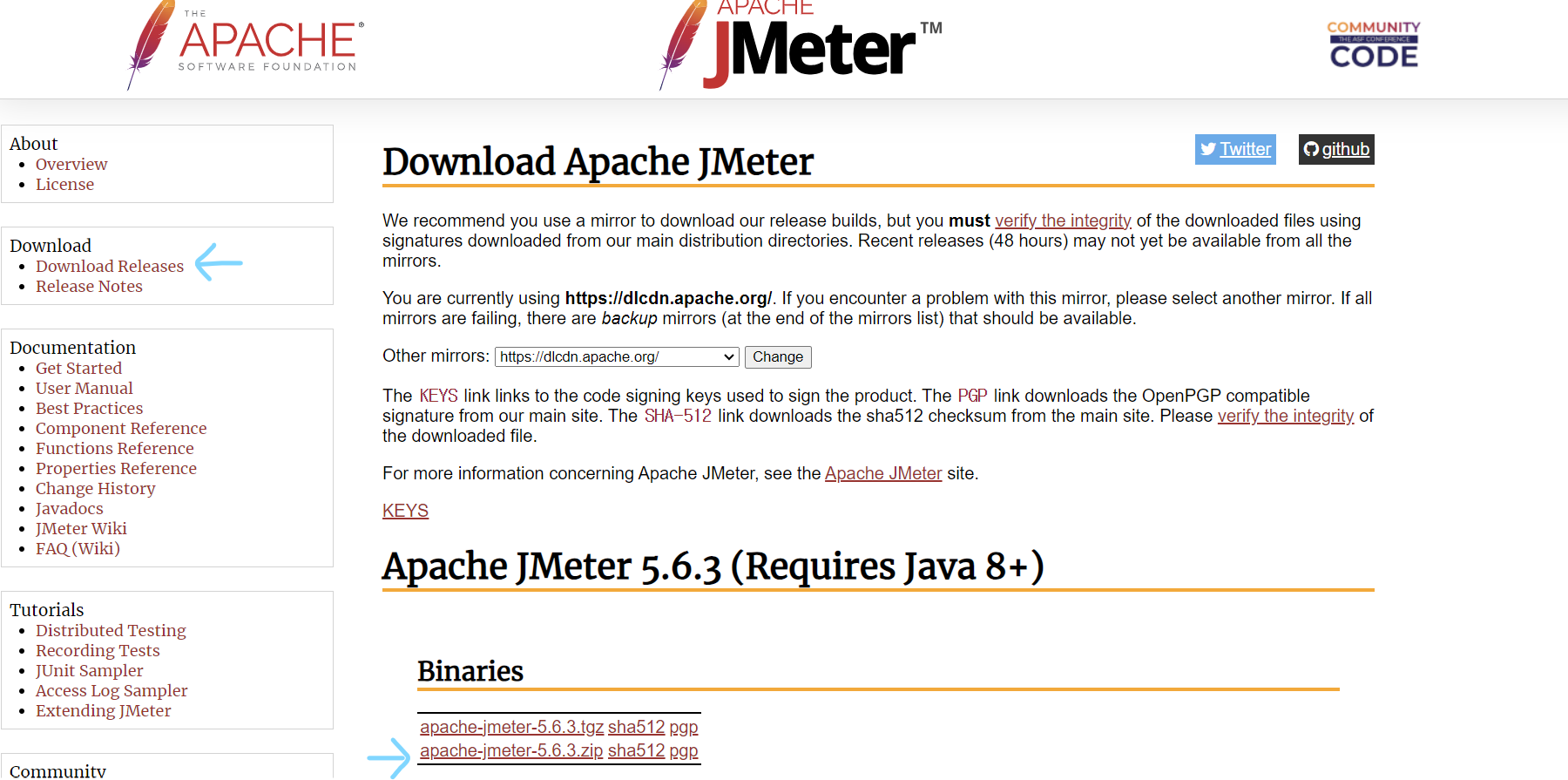

Download Release 클릭 후 나는 apache-jmeter-5.6.3.zip 다운받았다.

파일 압축을 해제 한 후 bin 파일에 들어가서

ApacheJMeter.jar 파일을 실행하면 jmeter가 실행된다.

window인 나는 jmeter.bat을 실행했다.

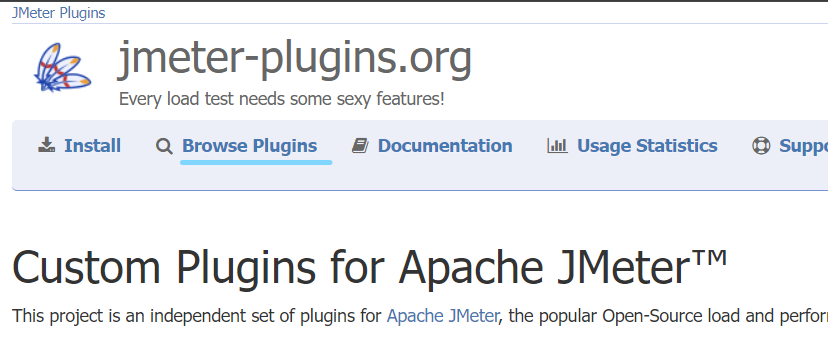

JMeter plugin

link

이렇게 검색해도 된다.

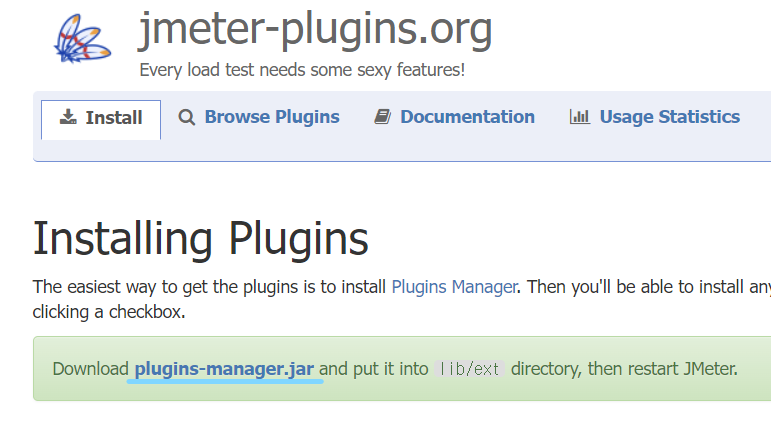

해당 이미지처럼 클릭해서 플러그인 매니저를 다운받는다.

jmeter 압축해제 한 뒤 해당 파일을 jmeter 폴더의 lib/ext 안에 넣어준다.

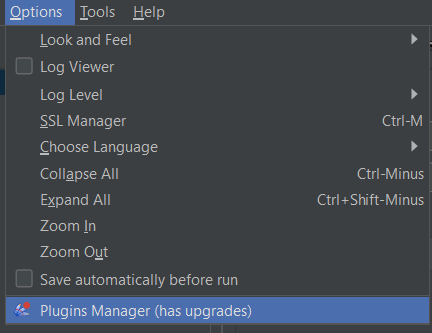

JMeter를 재시작 하면 아래와 같이 플러그인을 설치할 수 있게 메뉴가 생겼다.

Http Test

Thread 설정

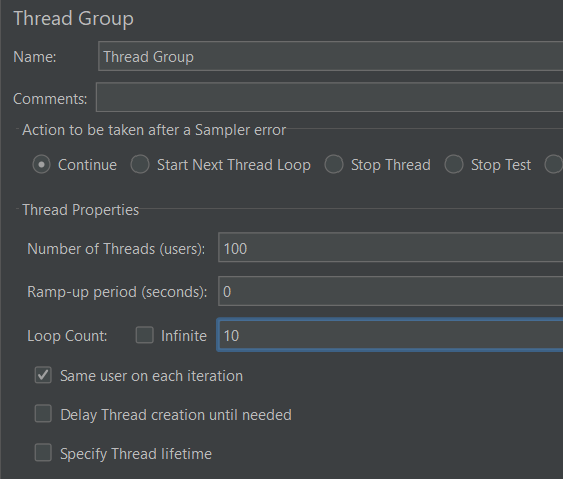

JMeter에서 Test Plan 우클릭 → add → Thread(Users) → Thread Group을 하여 Thread Group을 생성한다.

1) Number of Threads (users) : 쓰레드 개수 → 사용자 수

2) Ramp-Up Period (in seconds) : 쓰레드 당 생성시간

Number of Threads = 1000이고 Ramp-up = 10 일 때, 1000명의 유저를 생성하는데 10초가 걸린다.

→ 1초 동안 100명의 유저가 요청을 한다

Ramp-up = 0 으로 설정하면, 동시 접속 자 수는 1000명이 된다.

3) Loop Count : Thread당 수행할 테스트 횟수

Number of Threads = 1000 이고 Loop Count = 10 일 때, 1000명의 유저는 동일한 작업을 10번 수행하게 된다.

따라서 총 1000 * 10 = 10000 번 수행되고, 총 요청 횟수로 생각할 수 있다.

WebSocket Test

WebSockeet Sampler 플러그인을 설치한다.

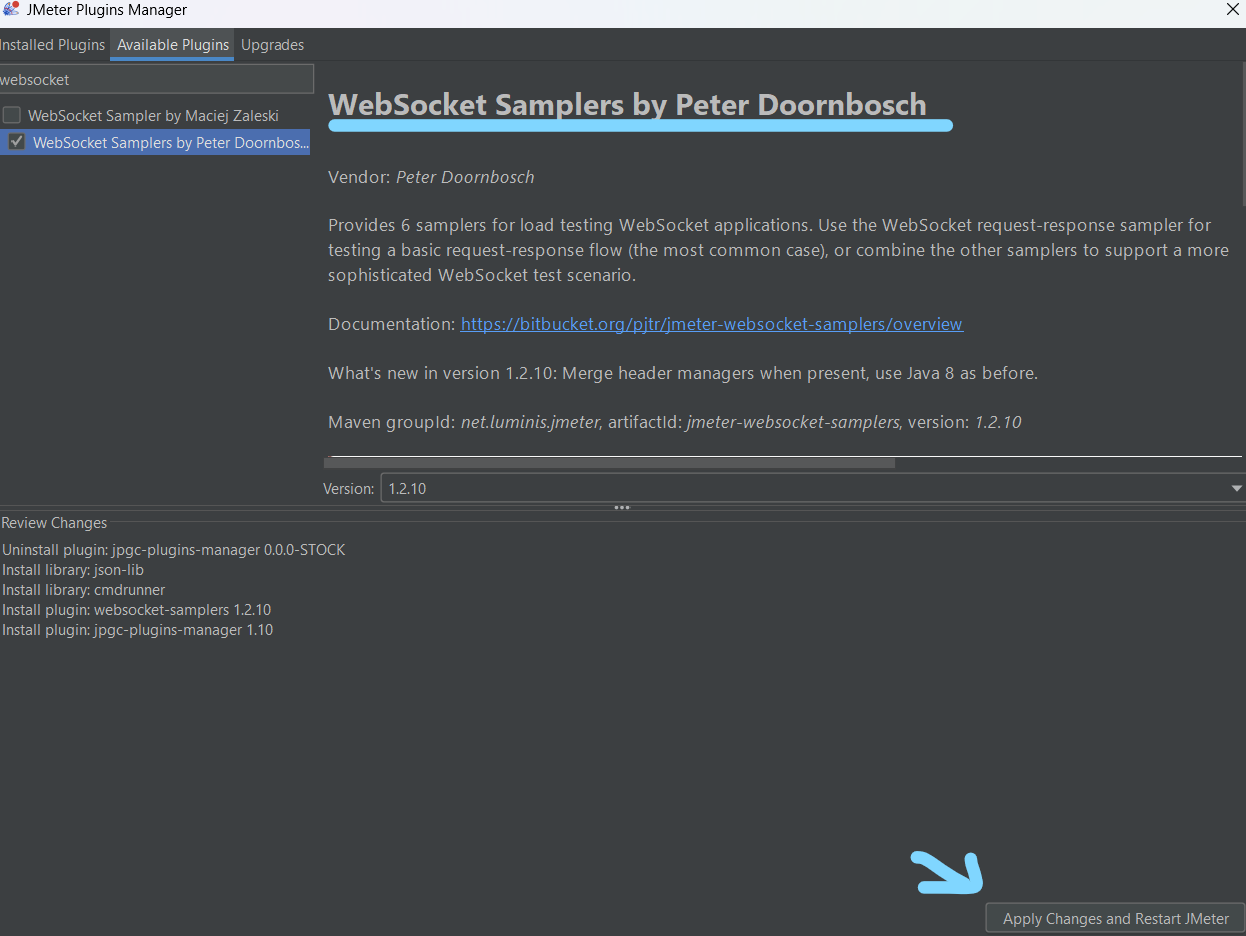

options 탭 → Plugins Manager → Available Plugins 탭 클릭 → WebSocket Sampler by Peter Doornbosch를 체크

우측 하단의 Apply Changes and Restart JMeter버튼 클릭

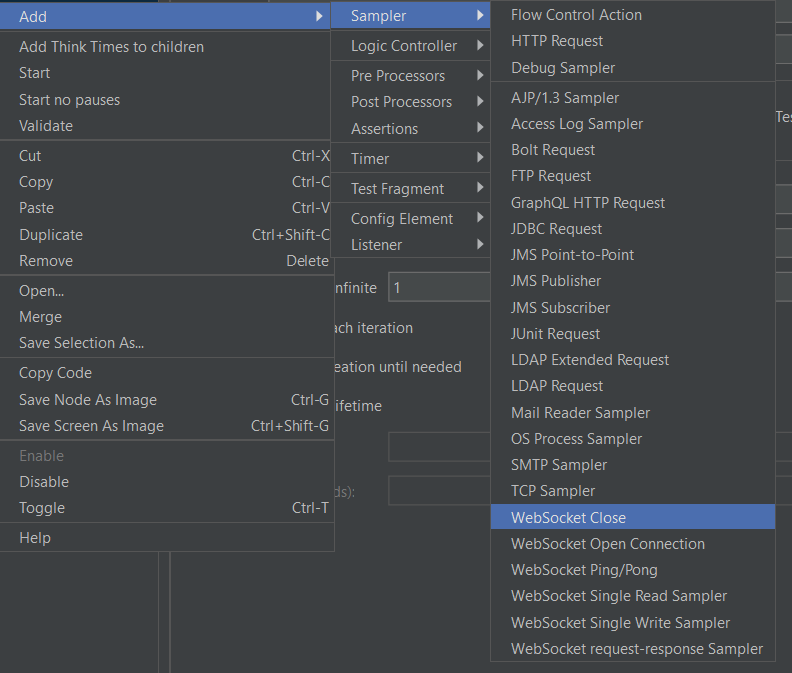

WebSocket Close: WebSocket 연결을 닫는 작업을 테스트한다.
→ WebSocket 연결의 안정성과 정상적인 종료 상황을 확인

WebSocket Open Connection: WebSocket 서버에 연결을 연다.
→ WebSocket 연결 설정이 올바른지 확인하고, 연결이 성공적으로 이루어지는지 확인

WebSocket Ping/Pong: WebSocket 통신 중에 Heartbeat 메시지를 보내고 받아서 연결의 활성 상태를 유지하는지 테스트한다.
→ 서버와의 연결 유지 여부를 확인

WebSocket Single Read Sampler: WebSocket에서 메시지를 읽어오는 작업을 테스트한다.
→ 서버로부터의 응답을 확인하거나 특정 이벤트를 감지

WebSocket Single Write Sampler: WebSocket으로 메시지를 전송하는 작업을 테스트한다.
ex) 채팅 메시지를 보내는 등의 작업 테스트

WebSocket Request-Response Sampler: WebSocket을 통해 요청을 보내고, 서버로부터의 응답을 받는 작업을 테스트한다.
→ 요청과 응답 간의 시간을 측정하고, 성능을 평가

MessageMapping으로 채팅 메시지를 보내는 경우에는 WebSocket Single Write Sampler를 사용하면 될 것 같고

EventListener를 통해 연결 및 종료 이벤트를 감지하는 경우에는

각각 WebSocket Open Connection 및 WebSocket Close Sampler를 사용하면 될 것 같다.

test

채팅을 하기 전 header에 token을 담기 위해서 login 먼저 진행했다.

Thread Group

Thread Group 안에 HTTP Request, Debug Sampler, View Results Tree 추가

Thread Group > Add > Sampler > HTTP Request
Thread Group > Add > Listener > View Results Tree
Thread Group > Sampler > Debug Sampler

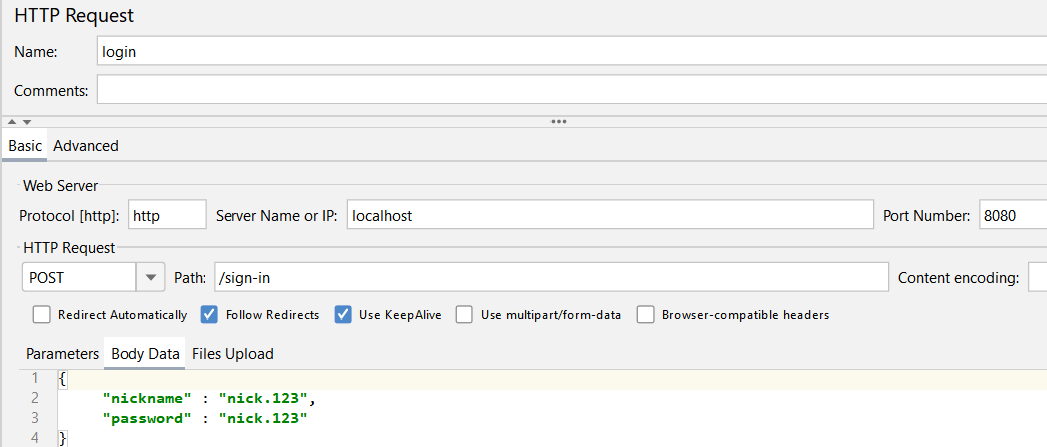

HTTP Request

Body Data에 json형식으로 nickname과 password를 작성한다.


{
    "nickname" : "nick.123",
    "password" : "nick.123"
}

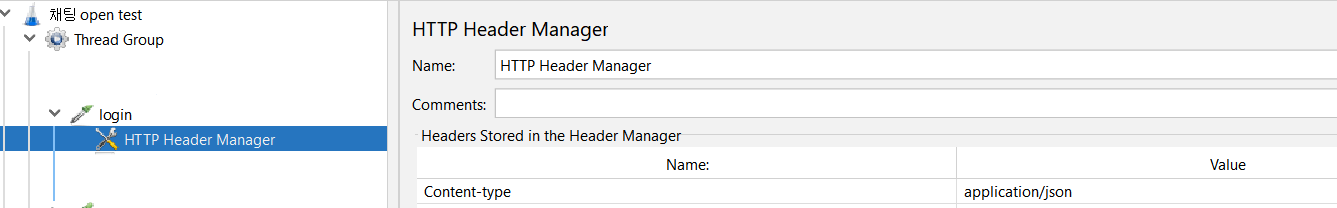

HTTP Header Manager

HTTP request > Add > Config Element > HTTP Header Manager

HTTP Header Manager에 Name = Content-type, Value = application/json를 추가한다.

View Results Tree

Response data > Response Body로 보면 아래와 같은 형식으로 응답이 온다.

{"success":true, "role_check":"사용자","token":"token1234","username":"nick.123"}

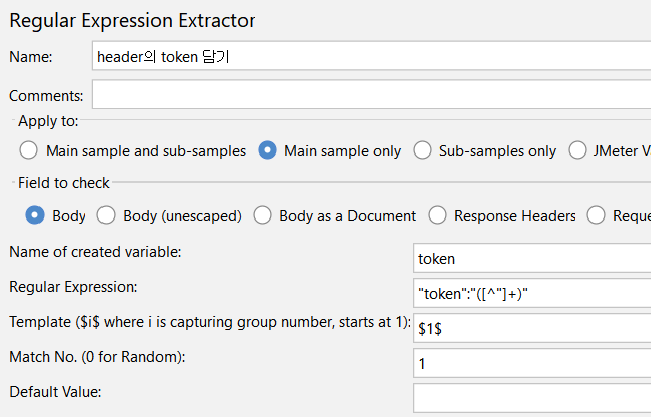

Regular Expression Extractor

HTTP request > Add > Post Processor > Regular Expression Extractor

응답이 온 값들 중 token만 값을 저장하려고 한다.

Name of created variable : token
Regular Excpression : "token":"([^"]+)"
Template : $1$
Match No. : 1

token이 추출 된 것을 볼 수 있다.

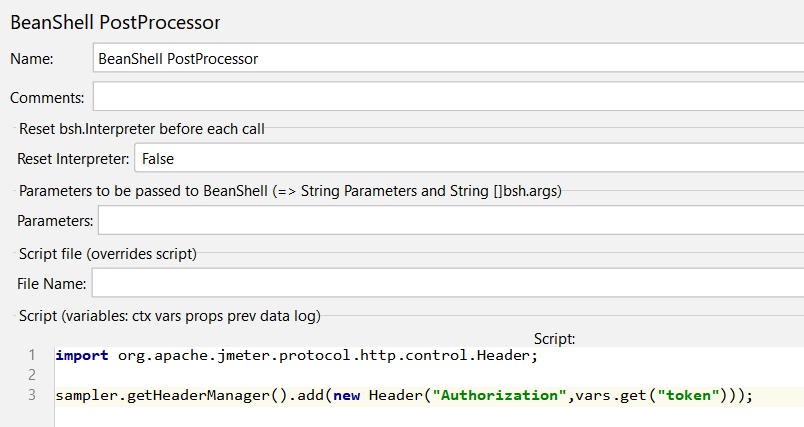

BeanShell PostProcessor

HTTP request > Add > Post Processor > BeanShell PostProcessor

Debug Sampler에서 추출한 token 값을 넣었다.


import org.apache.jmeter.protocol.http.control.Header;

sampler.getHeaderManager().add(new Header("Authorization",vars.get("token")));

로그인 후의 http request

게시글 조회로 test를 해봤다.

HTTP Request를 만들고 HTTP Header Manager에 token을 넣어준다.

Chat

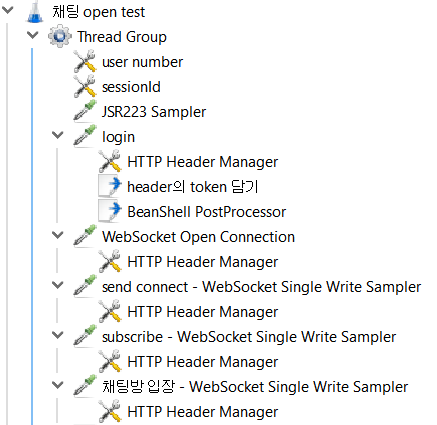

전체 보기

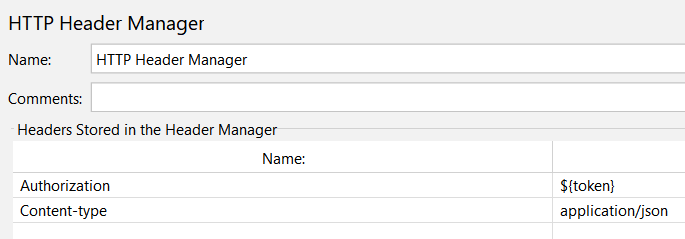

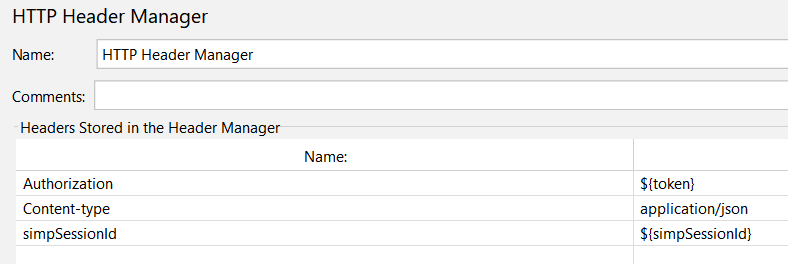

참고로 모든 요청에 HTTP Header Manager를 생성하여 아래와 같이 작성했다.

*simpSessionId는 아래에서 설명 예정

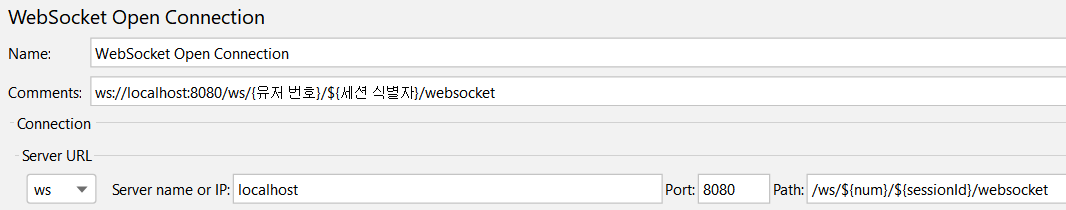

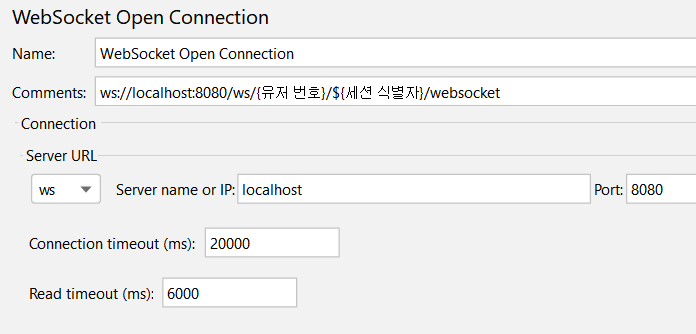

WebSocket Open Connection

Thread Group > Add > Sampler > WebSocket Open Connection

Stomp 프로토콜을 사용하여 통신하는 엔드포인트는 /ws 다.

채팅을 할 때 network로 해당 url을 살펴보면 아래와 같이 보여진다.

ws://localhost:8080/ws/${유저 번호}/${세션 식별자}/websocket

이를 Server URL에 작성하면 ws, localhost, 8080으로 작성할 수 있다.

여기서 Path는 ws/${유저 번호}/${세션 식별자}/websocket인데

유저번호를 3자릿수로, 세션 식별자를 8자릿수로 설정했다.

변수 추가

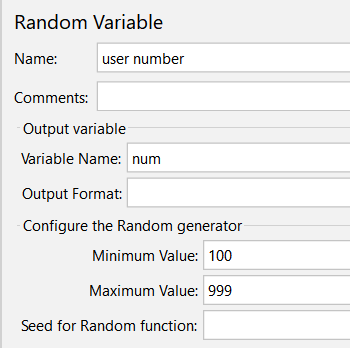

user number

Thread Group > HTTP Request > Add > Config Element > Random Variable

100~999 랜덤 숫자

session

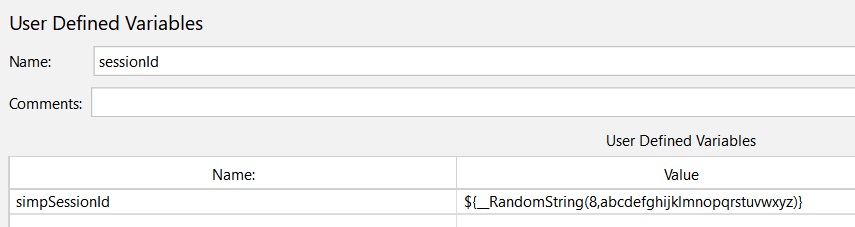

Thread Group > HTTP Request > Add > Config Element > User Defined Variables

a~z 중 랜덤 8자리

Name = sessionId, Value = ${__RandomString(8,abcdefghijklmnopqrstuvwxyz)}

따라서 path는 /ws/${num}/${sessionId}/websocket로 설정할 수 있다.

작성 후에 실행하면 성공적으로 띄워지는 것을 볼 수 있다.

이제 채팅을 연결 시켜봤으니 사용자가 해당 채팅을 연결 시켜보는 작업을 진행한다.

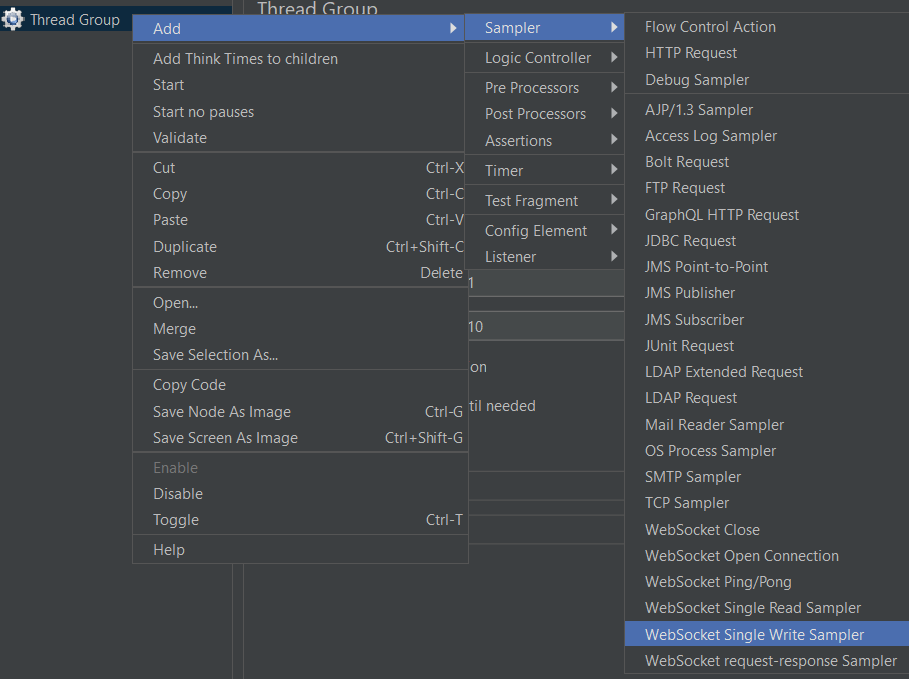

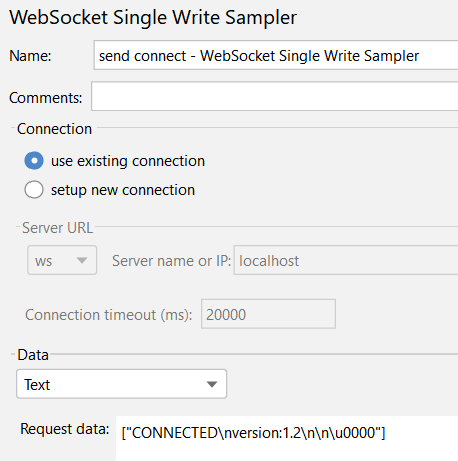

Send Connect : WebSocket Single Write Sampler

Thread Group > Add > Sampler > WebSocket Single Write Sampler

WebSocket Open Connection”으로 연결을 열어둔 상태에서

“WebSocket Single Write Sampler”로 메시지를 보내기 때문에 use existing connection 적용

Request data :["CONNECTED\nversion:1.2\n\n\u0000"]

만약 config에서 heart-beat를 설정했다면 ["CONNECTED\nversion:1.2\nheart-beat:0,0\n\n\u0000"]와 같이 작성

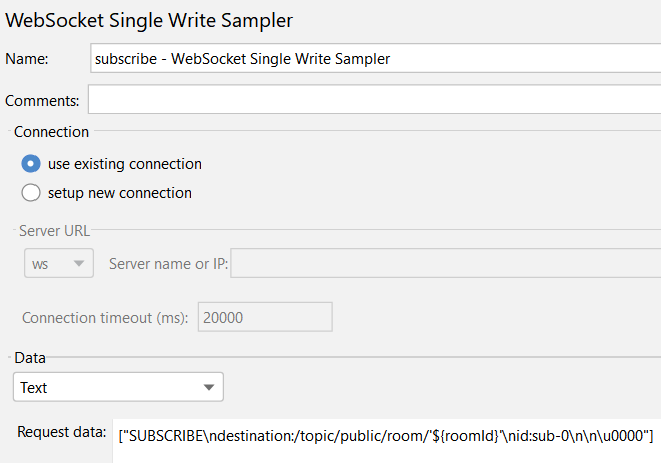

Thread Group > Add > Sampler > WebSocket Single Write Sampler

구독하는 url : /topic/public/${roomId}

Request data : ["SUBSCRIBE\ndestination:/topic/public/room/'${roomId}'\nid:sub-0\n\n\u0000"]

\n\n: STOMP 프로토콜에서는 헤더와 본문을 구분하기 위해 빈 줄 (두 개의 연속된 개행 문자)을 사용
\u0000: 이는 STOMP 프레임의 끝을 나타내는 NULL 문자

만약 id 값을 넣지 않고 ["SUBSCRIBE\ndestination:/topic/public/room/'${roomId}'\n\n\u0000"] 와 같이 작성했다면

No subscriptionId in GenericMessage 라는 에러가 뜬다.

STOMP 프로토콜에서는 클라이언트가 구독(subscribe) 요청을 할 때 필수정인 정보를 전달한다.

destination : 구독할 대상의 목적지를 지정한다. (topic이나 queue의 이름)
id : 클라이언트가 메시지를 수신할 때 사용할 subscriptionId를 지정한다.
서버가 클라이언트에게 할당하는 고유한 식별자로써
클라이언트는 이 subscriptionId를 통해 메시지를 구독하고, 서버는 해당 subscriptionId를 통해 메시지를 전송한다.

>>> SUBSCRIBE
id:sub-0
destination:/topic/public/3d41c3ed-8ddb-458d

Websocket 정리 글을 참고한다.

채팅방 입장(code)


// ChatController
@MessageMapping("/chat/addUser")
public void addUser(@Payload ChatMessage chatMessage, SimpMessageHeaderAccessor headerAccessor) {
    // 일부 코드 생략
    String sessionId = (String) headerAccessor.getHeader("simpSessionId");
    String token = headerAccessor.getFirstNativeHeader("Authorization");
    redisService.addSession(sessionId, token);
    log.info("[chat] addUser token 검사: " + user.getNickname());
    template.convertAndSend("/topic/public/" + roomId, chatMessage);
}

// WebSocketConfig
@Override
public void configureMessageBroker(MessageBrokerRegistry config) {
    config.enableSimpleBroker("/topic");
    config.setApplicationDestinationPrefixes("/app");
}

작성해야 할 정보 : token, sessionId, roomId, MessageType, day, time

위 정보들을 request data에 담기 위해서 JSR223 Sampler를 사용했다.

Thread Group > Add > Sampler > JSR223 Sampler

*만약 JSR223 Sampler가 존재하지 않을 경우 Options의 Plugins Manager에서 설치하면 된다.


import java.util.UUID;
import java.util.Calendar;
import java.text.SimpleDateFormat;

// 현재 시간을 가져오기 위해 Calendar 객체 생성
Calendar cal = Calendar.getInstance();

// 월과 일을 가져옴 (월은 0부터 시작하므로 1을 더해줌)
int month = cal.get(Calendar.MONTH) + 1;
int day = cal.get(Calendar.DAY_OF_MONTH);

// SimpleDateFormat을 사용하여 원하는 형식으로 날짜를 포맷
SimpleDateFormat dateFormat = new SimpleDateFormat("MM/dd");
String formattedDate = dateFormat.format(cal.getTime());

// 시간과 분을 가져옴
int hour = cal.get(Calendar.HOUR_OF_DAY);
int minute = cal.get(Calendar.MINUTE);

// roomId 생성
String roomId = UUID.randomUUID().toString();

// 생성된 roomId를 JMeter 변수에 할당
vars.put("roomId", roomId);

// 가져온 월과 일을 JMeter 변수에 할당
vars.put("date", formattedDate);

// 가져온 시간과 분을 JMeter 변수에 할당
vars.put("time", String.valueOf(hour) + ":" + String.valueOf(minute));

Request data :

["SEND\ndestination:/app/chat/addUser\nAuthorization:${token}\ncontent-type:application/json\n\n{\"roomId\":\"${roomId}\",\"type\":\"JOIN\",\"day\":\"${date}\",\"time\":\"${time}\"}\n\u0000"]


@MessageMapping("/chat/addUser")
public void addUser(@Payload ChatMessage chatMessage, SimpMessageHeaderAccessor headerAccessor) {
    // 코드 생략
    log.info("[chat] addUser token 검사: " + user.getNickname());
}

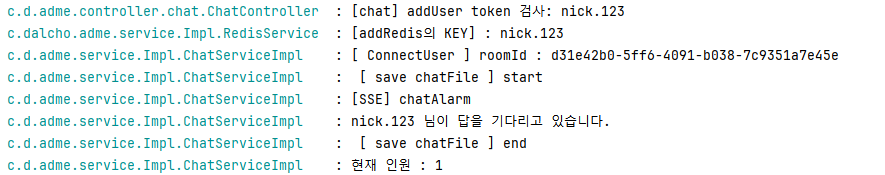

사용자가 채팅방에 접속했을 때 띄워지는 log가 출력되었다.
